Dessin (CAO)
carene

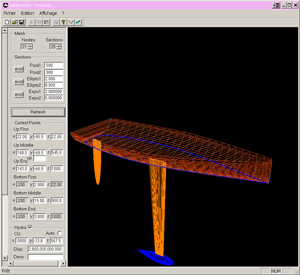

Afin d'aboutir rapidement à des dessins de carène optimisés, le logiciel MAS à spécialement été developpé.

Grace à la puissance et à la simplicité de cet outil, quelques heures ont suffit pour dessiner plusieurs centaines de carènes, les visualiser en 3D et controler leur comportement hydrostatique.

Par simple clic de souris, on modifit les formes de la carène, on déplace la quille, etc... ...le logiciel affichant instantanément le nouvel équilibre du bateau.

Usinage (FAO)
Un fichier de données destiné à la FAO est généré par le puissant mailleur de MAS basé sur un modèle analytique garantissant la précision voulue et le lissage de la carène (C² continuité).
coque coque coque coque coque coque coque coque
Les formes méres sont réalisées par fraisage numérique dans une mousse de fraisage haute densité. La finition de l'état de surface avant moulage est manuelle.

Outillage & Réalisation
Les outillages sont moulés en trois parties sur forme mère incluant le pont.
moule moule moule moule moule moule moule moule
Les pièces de la coque (coque et pont) sont moulées au contact en composite de résine epoxy haut module, tissu de carbone et renfort unidirectionel haut module (T700) avec une mise en oeuvre sous vide (0.6 bars).
